Custom IC one-chip 설계/DIGITAL LOGIC GATE

[Digital Logic Gate]_3NAND

juniha 2025. 4. 24. 16:21

Schematic

Schematic 구성

  • NMOS
     L = 100 µm / W = 1 µm
  • PMOS
     L = 100 µm /
     W = 2.31 µm

[그림 1] 3NAND_Schematic

Symbol

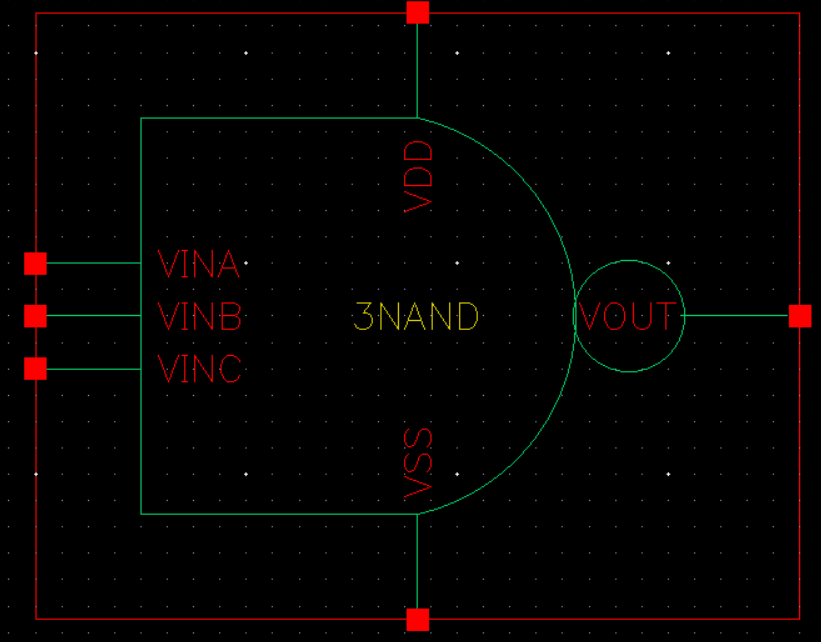

[그림 2] 3NAND_Symbol

Simualtion

[그림 3] 3NAND_Simulation

Layout

[그림 4] 3NAND_Layout



  • Layout size : 가로 2.16 µm
                          세로 5.62 µm

                               5.62*2.16 = 12.1392 µm^2
