[Verilog]_4BIT_ADDER/SUBTRACTOR

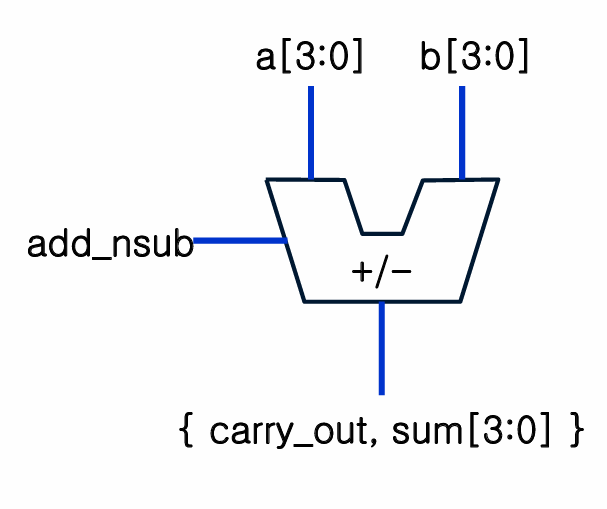

Symbol

[그림 1] 4bit_Full_adder / Subtractor





사용 코드


module sub_add_4bit (a, b, add_nsub, cout, sum);

    input [3:0] a, b;               // 4비트 입력: a, b
    input add_nsub;                 // 연산 선택: 1 = 덧셈, 0 = 뺄셈
    output cout;                    // 자리올림 (또는 자리내림) 비트
    output [3:0] sum;               // 결과 값 (합 or 차)

    wire cout;                      //  output cout과 중복 선언
    wire [3:0] sum;                 //  output sum과 중복 선언

    // add_nsub = 1 → a + b
    // add_nsub = 0 → a + (~b) + 1 = a - b (2의 보수 뺄셈)
    assign {cout, sum[3:0]} =
        add_nsub ? (a[3:0] + b[3:0]) : (a[3:0] + ~b[3:0] + 4'b1);

endmodule

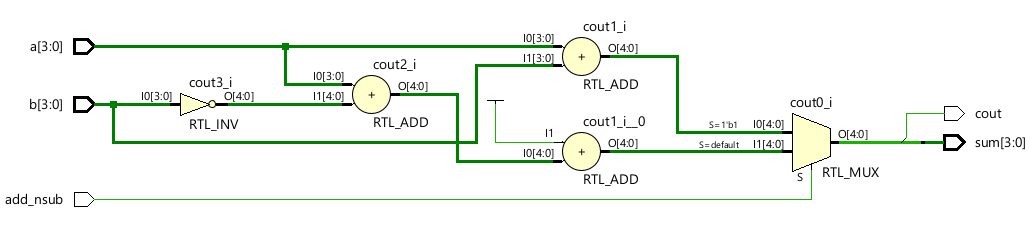

Schenatic

[그림 2] 4bit_Adder/Subtractor_Schematic
