[Verilog]_4BIT_ADDER

juniha 2025. 6. 14. 16:37

Symbol

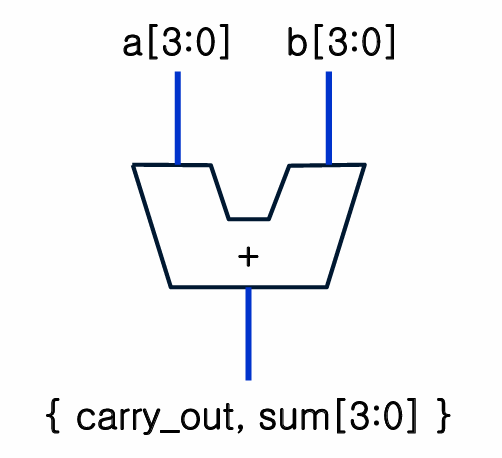

[그림 1] 4bit_adder gate





사용 코드

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
module adder_4 (a, b, sum, cout);

    input [3:0] a, b;            // 4비트 입력 a, b
    output cout;                 // 최상위 비트 자리올림 (carry out)
    output [3:0] sum;            // 4비트 덧셈 결과

    wire carry_out;              // 내부 carry
    wire [3:0] sum;              //output [3:0] sum과 중복 선언

    // a와 b를 더한 결과를 {cout, sum}에 할당
    // cout: 자리올림 비트 (MSB)
    // sum: 4비트 덧셈 결과
    assign {cout, sum[3:0]} = a[3:0] + b[3:0];

endmodule
cs



Schematic

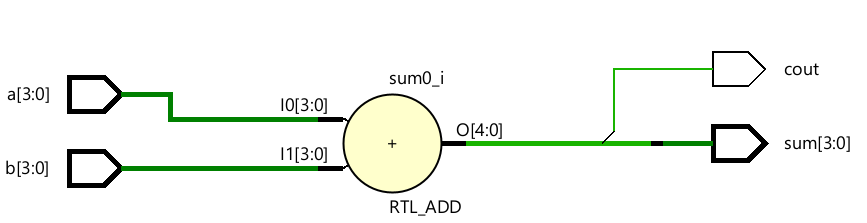

[그림 2] 4bit_Adder_Schematic
