Main Title  : Smart Mobility platform

Subtitle
AXI-based Real - time Attitude Stabilization and Autonomous Obstacle Avoidance SoC Platform via 2D Distance Mapping

---

Development Environment & Tools

• FPGA (Basys3): Xilinx Vivado
  • Block Design, IP Integration, Verilog Compilation
• Embedded SW Development: Xilinx Vitis
  • Platform Creation, C Application
• Simulation & Debugging:
  • Vivado Simulator, Logic Analyzer, UART Monitor (CoolTerm)
• Python & Scripting: LUT Generation

 Programming Languages

• Verilog HDL: Custom MyIP (FSM, Cartesian Transform, PWM, etc.)
• C: I²C Control, AXI Register Access, LCD/OLED/UART Logic
• Python: Sin/Cos LUT Auto-Generation Script

---

AXI4_Lite Interface

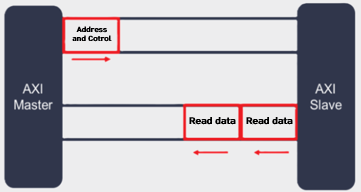

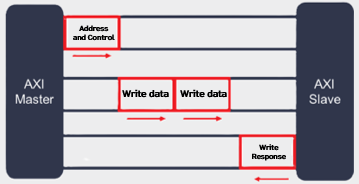

[그림 1] AXI Read & Write Channels





AXI4-Lite

• For simple, low-throughput memory-mapped communication
  (Example: to and from control and status registers)













Transfer Timing Diagram

[그림 2] Transfer Timing Diagram

AXI4_Transactions

[그림 3] AXI Read Transactions

[그림 4] AXI Write Transactions

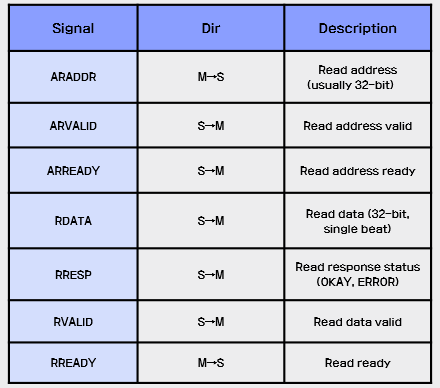

[그림 5] AXI4 Signals

---

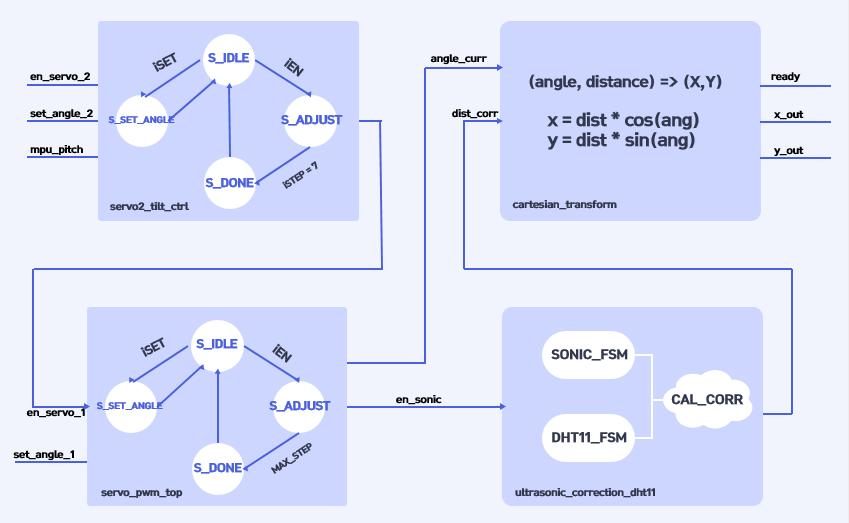

 System Architecture

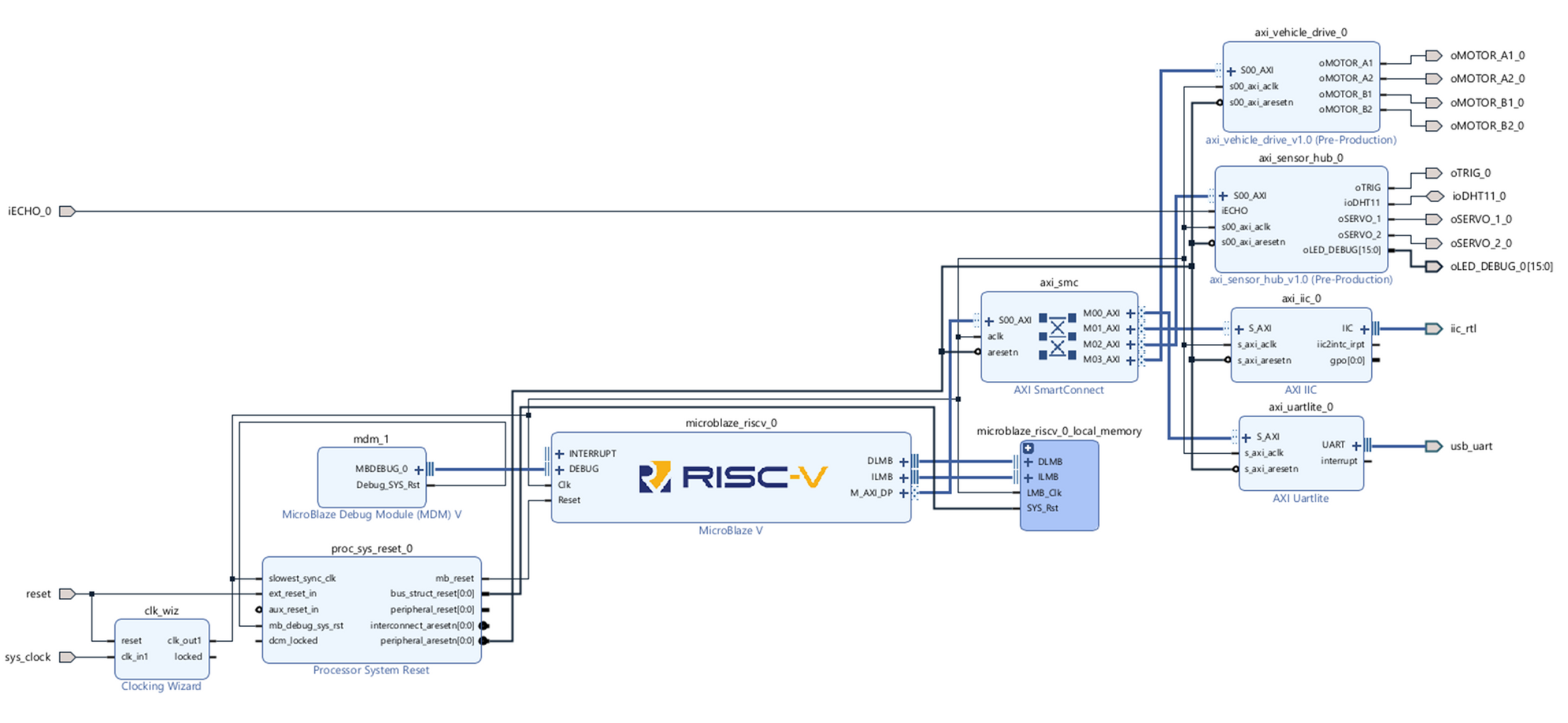

[그림 6]  System Architecture

---

PWM (DC 모터)

🔹Forward Mode

• Start 버튼을 누르면 차량이 앞으로 이동합니다.
• Stop 버튼을 누르면 정지합니다.

[영상 1] Forward Mode

🔹Turning Mode

• Left / Right 버튼을 누르면 한쪽 바퀴가 회전하여 차량의 방향을 전환합니다.

[영상 2] Turning Mode



🔹Precise Angle Control

• 모터의 회전 시간을 기준으로 PWM 듀티 비율을 세밀하게 조정합니다.
• 일정하고 짧은 회전 시간 동안 동작하여 차량은 매번 약 10도씩 회전하며, 정확한 방향 제어가 가능합니다.
• 10도씩 회전하는 이유는 초음파 센서와 동일한 각도로 움직이기 위해 10도씩 회전하도록 설정하였습니다.

---

PWM (Servo_Motor)



• 원하는 각도는 스위치를 통해 선택되며, FND에는 현재 서보 각도가 10° 단위로 표시됩니다.
• Enable 신호가 활성화되면 서보 모터는 10°씩 단계적으로 연속 회전합니다.

[그림 7 Servo_Motor ]



🔹Servo Motor 1

• 회전 범위: 0° ~ 180°
• 환경 스캐닝(거리 측정) 용도로 사용

🔹Servo Motor 2

• 프로토타입 구조상 회전 범위가 **0° ~ 140°**로 제한됨
• 초음파 센서와 결합되어 방향 제어 수행
• 최종 각도는 MPU6050 자세 데이터에 따라 보정됨

🔹Auto-Leveling Behavior

• 자이로스코프가 수평 상태를 감지하면, Servo 2는 자동으로 **70°**로 설정됨
• 초음파 센서가 항상 수평 정렬 상태를 유지하도록 보장

---

Ultrasonic Sensor (HC-SR04)



• 초기 상태에서는 현재 서보 모터의 각도가 FND에 표시됩니다.
• 모드가 변경되면 FND에 초음파 센서로부터의 실시간 거리 값이 표시됩니다.
• 리셋 후 서보 모터는 0° 초기 위치로 복귀합니다.

🔹Direction Selection Based on Distance Data



• 총 19개 방향(10° 간격)에서 거리 데이터를 수집합니다.
• 가장 먼 거리를 가진 방향을 식별합니다.
• 초음파 센서는 자동으로 회전하여 가장 먼 방향을 향합니다.

[영상 3] Ultrasonic Sensor (HC-SR04)

---





Temperature and Humidity Sensor (DHT11)



• DHT11 센서를 이용해 주변 온도를 측정하고, 이를 초음파 거리 보정에 적용하여 오차를 줄입니다.
• 보정된 거리 값은 FND에 표시됩니다.

🔹Distance Adjustment Values per Temperature

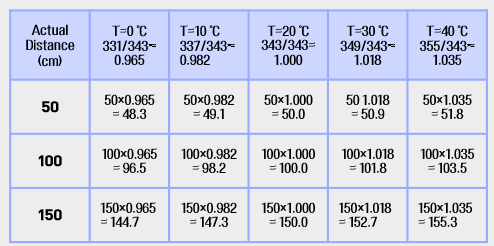

[그림 7] Distance Adjustment Values per Temperature

🔹Equdation

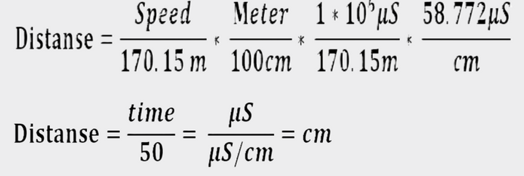

[그림 8] Equation



[영상 4] Temperature and Humidity Sensor (DHT11)

---

I2C Communication Protocol

🔹I2C OLED Display



• MPU6050 센서 데이터를 I2C를 통해 OLED에 표시
• 자세(Attitude) 데이터를 실시간 OLED 화면으로 출력

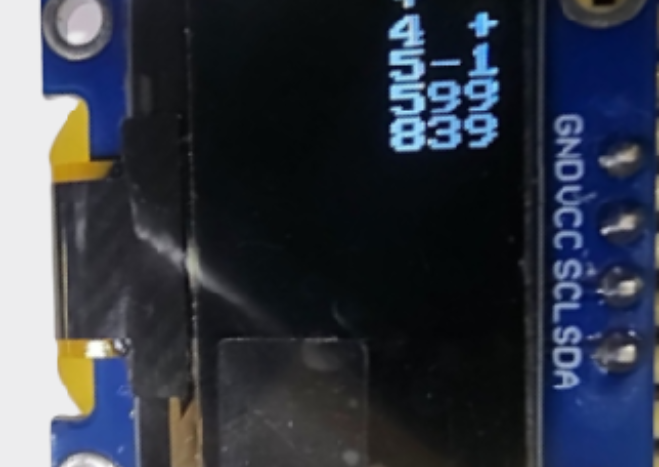

[영상 5] I2C OLED Display

🔹UART Serial Output



• MPU6050 센서 데이터를 UART로 출력
• 자세(Attitude) 데이터를 UART 직렬 통신으로 전송

[영상 6] UART Serial Output

---



Python Script Automation

🔹Purpose

• FPGA 메모리 IP에서 사용할 사인/코사인 값(.coe 파일) 을 자동 생성

🔹Key Features

• 0° ~ 180° 구간에서 10° 간격으로 총 19개 포인트 샘플링
• sin(θ), cos(θ) 값을 Q1.15 형식(16비트 signed 정수) 으로 변환
• Vivado Block Memory Generator에서 사용할 수 있는 .coe 파일 자동 생성
• 생성 예시 파일: sin_lut.coe, cos_lut.coe

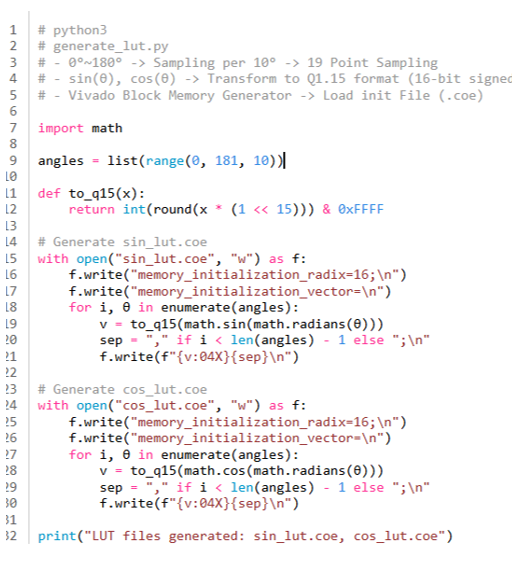

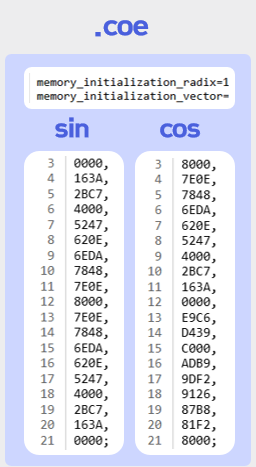

[그림 9] sin & cos Value Generator / .coe



---

Proto Type

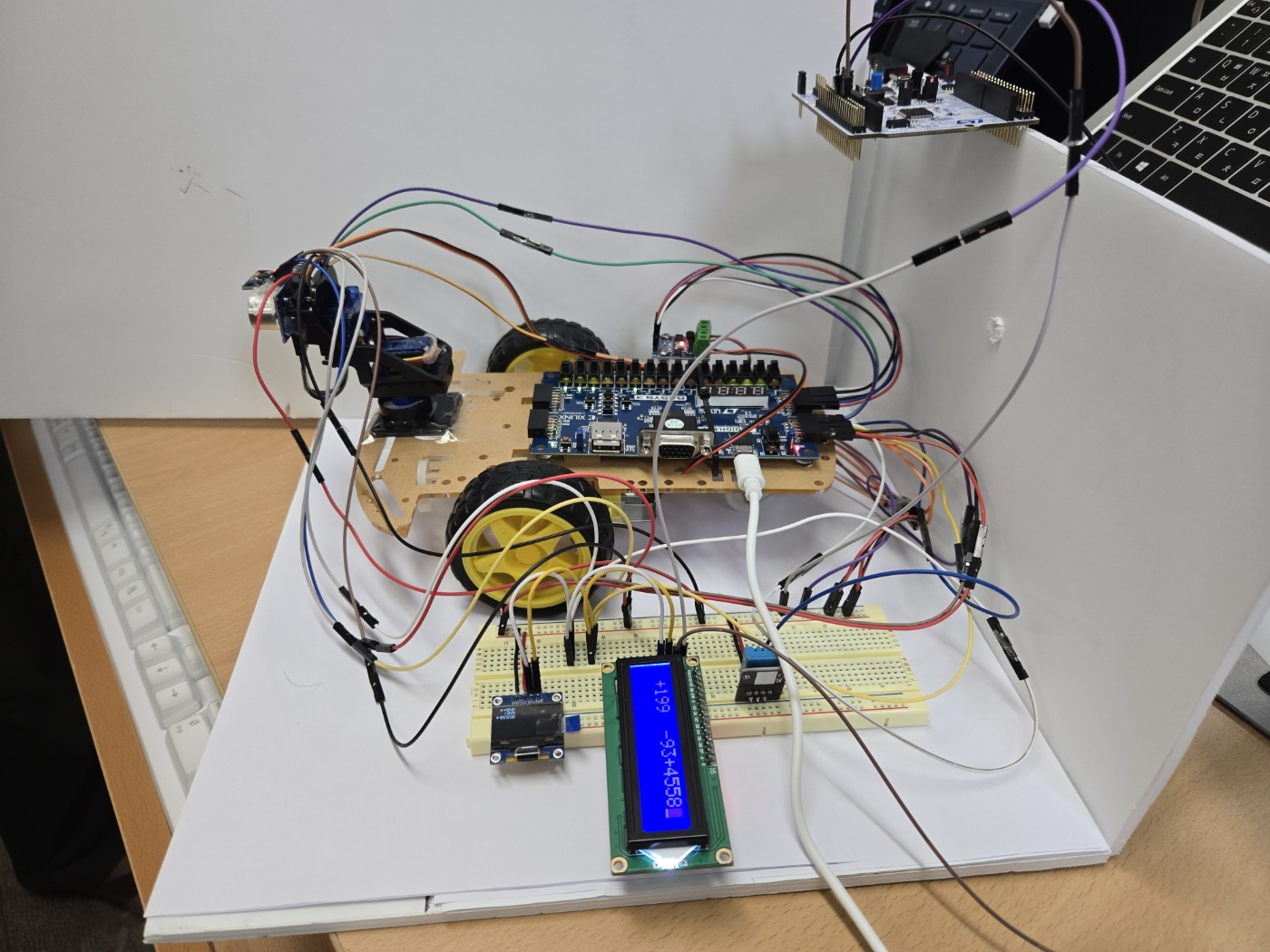

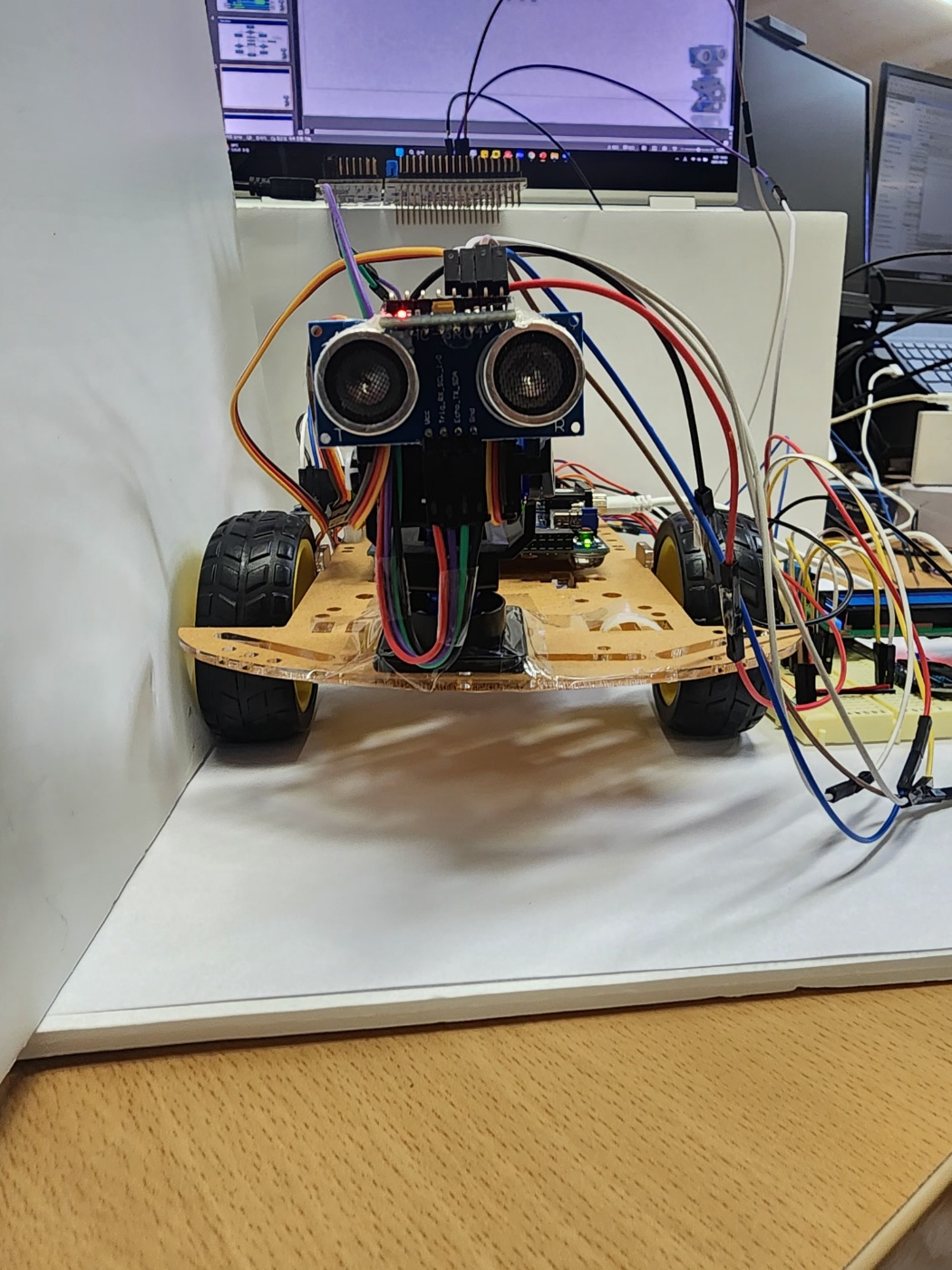

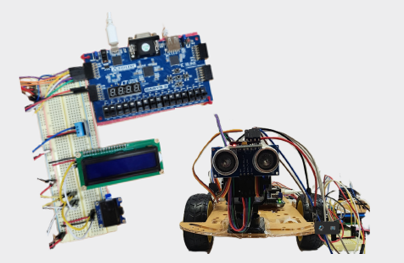

[그림 10 ] Proto Type

🔹Specific

• MPU6050 기반 자세 안정화
• 0°~180° 스윕을 통한 장애물 거리 스캔
• HC-SR04 & DHT11을 활용한 온도 보정 거리 측정
• (각도, 거리) 데이터를 (X, Y) 좌표로 변환하여 2D 매핑
• 자율 장애물 회피 기능 구현

---





Implemented Code



https://juniha.tistory.com/134

[Smart Mobility platform] Implemented Code

---

Summary & Conclusion

구현 과정

Summary & Conclusion

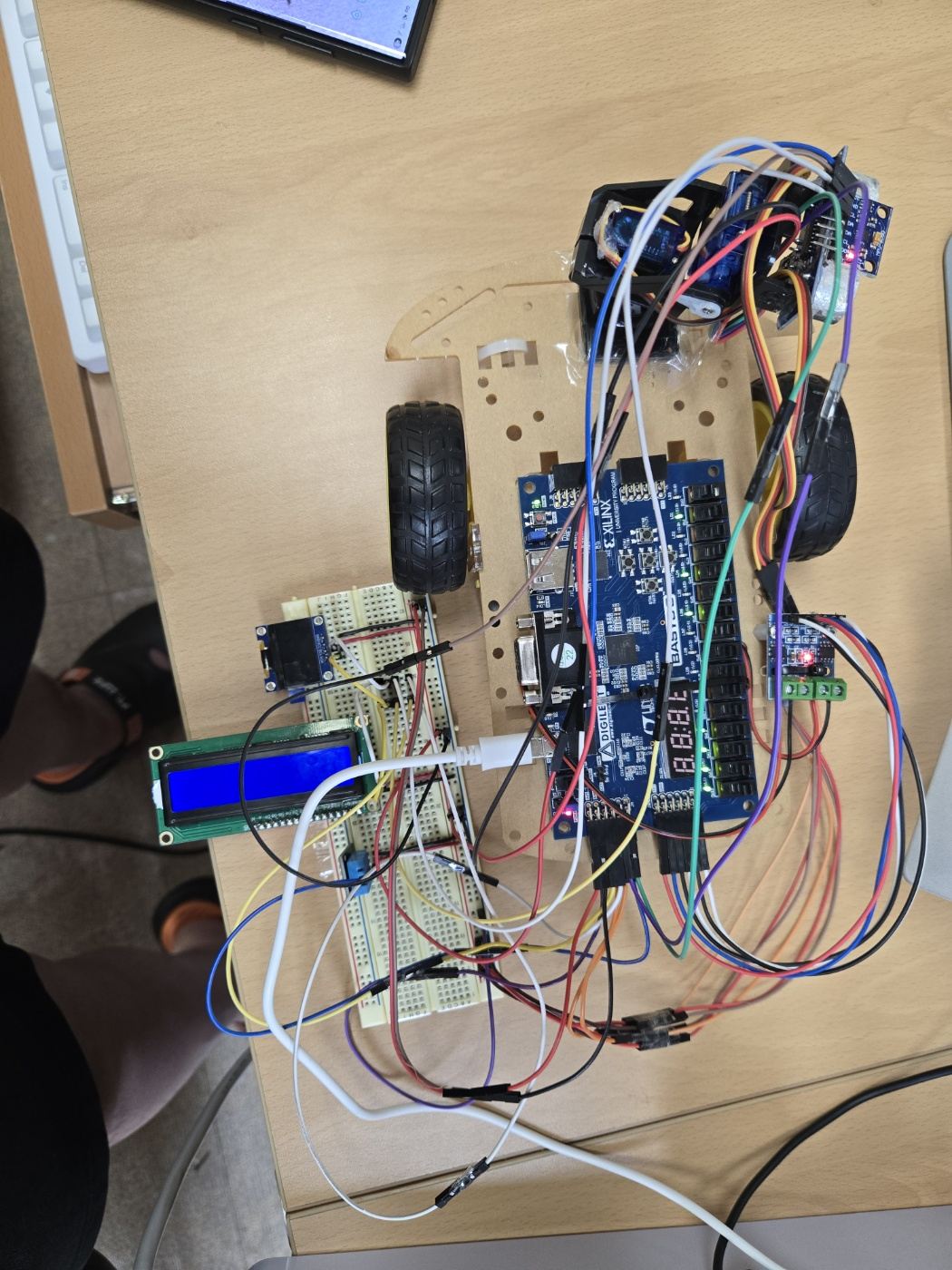

[그림 11] Conclusion

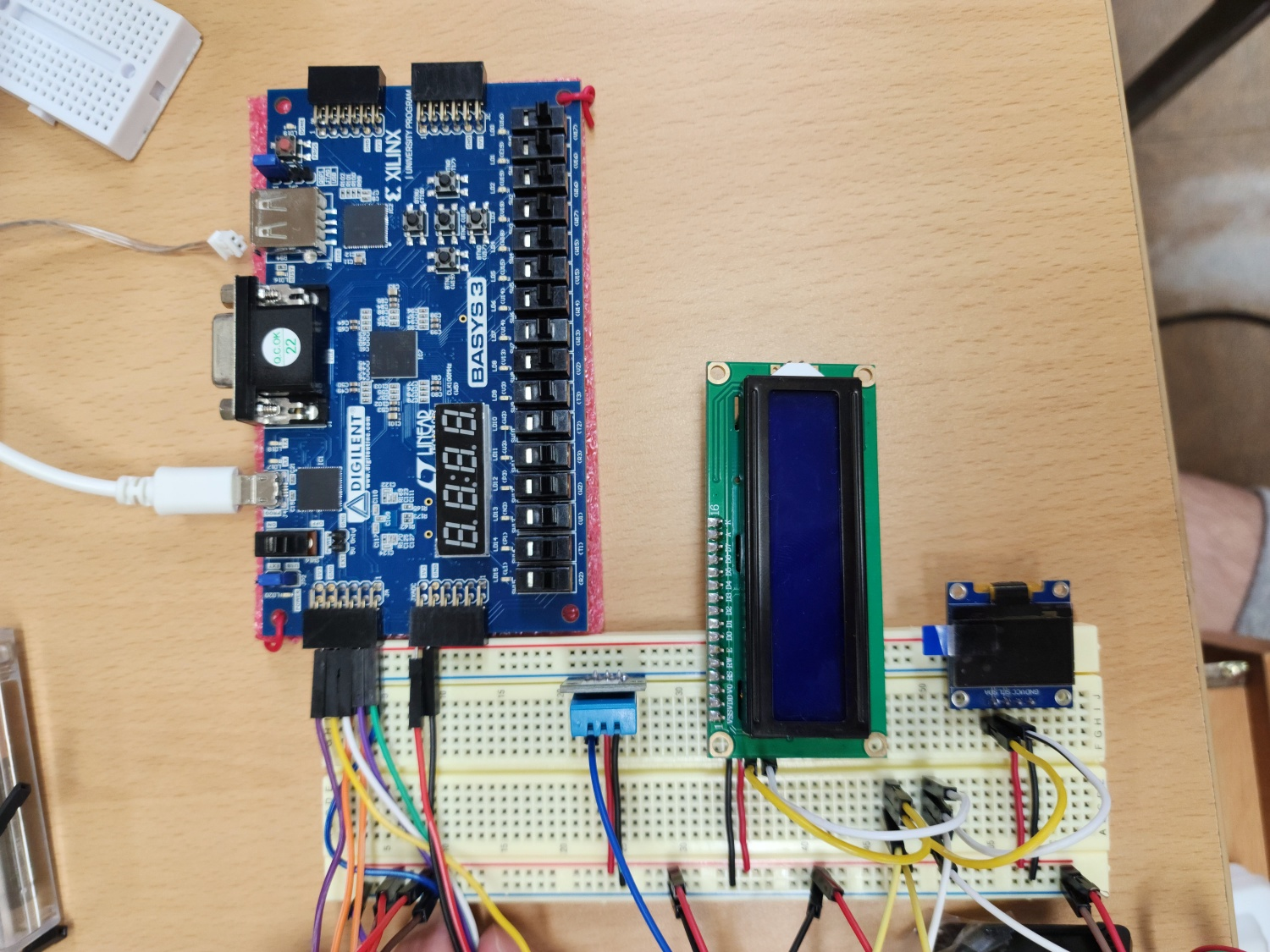

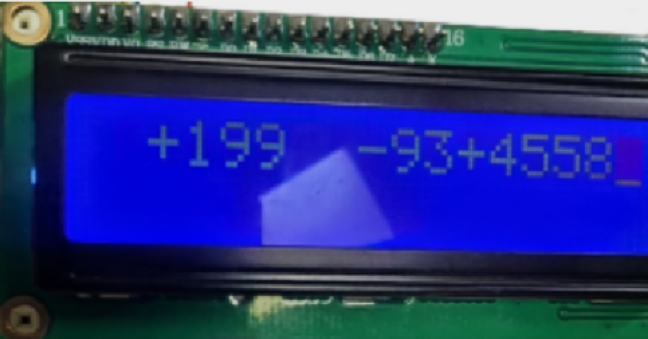

[그림 12] I2C_LCD / OLED 출력
